1.產品概述

TDK ICU-20201是一款基于超聲波技術的飛行時間(TimeofFlight,ToF)距離傳感器，由TDK公司(InvenSense)開發生產。該傳感器采用MEMS技術，能夠提供高精度、低功耗的距離測量解決方案，廣泛應用于消費電子、物聯網設備、機器人和工業自動化等領域。

2.主要技術特點

2.1核心參數

測量范圍：20cm至500cm（理想條件下可達765cm）
測量精度：±1%或±1cm（取較大值）
更新速率：最高50Hz
工作電壓：2.5V至3.6V
工作電流：活動模式：12mA（典型值）；低功耗模式：<1μA
接口：I2C（標準模式100kHz，快速模式400kHz）
工作溫度范圍：-40°C至+85°C
封裝尺寸：7.0mmx7.0mmx2.5mm（LGA-14封裝）

2.2超聲波技術優勢

不受環境光條件影響，可在黑暗或強光環境下工作
能夠檢測透明或反光物體（如玻璃、鏡子）
測量角度寬，可覆蓋較大區域
穿透能力較強，可檢測隔板后的物體

3.工作原理

ICU-20201采用超聲波飛行時間測量原理：
傳感器發射40kHz的超聲波脈沖
超聲波遇到物體后反射回傳感器
內置MEMS麥克風接收回波
通過計算發射與接收的時間差，利用聲速計算出距離
傳感器內部集成了數字信號處理器(DSP)，可自動處理復雜的信號處理算法，包括：
回波檢測與識別
多路徑干擾消除
環境噪聲抑制
溫度補償（聲速隨溫度變化）

4.硬件設計要點

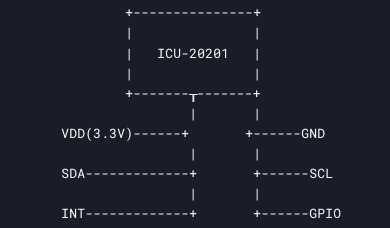

4.1典型應用電路

4.2設計注意事項

電源濾波：建議在VDD引腳附近放置1μF和0.1μF去耦電容
I2C上拉電阻：通常使用4.7kΩ電阻上拉SDA和SCL線

聲學設計：

避免傳感器前方有障礙物阻擋超聲波傳播

考慮外殼設計對聲波傳播的影響

溫度補償：雖然傳感器內置溫度補償，但在極端溫度環境下可能需要額外校準

5.軟件接口與配置

5.1寄存器配置

ICU-20201通過I2C接口提供了一系列可配置寄存器，包括：

0x00-0x01:設備ID寄存器
0x02:中斷配置寄存器
0x03:功率模式控制
0x04:測量配置寄存器
0x05-0x06:測量結果寄存器
0x07-0x08:溫度輸出寄存器
0x09-0x0A:校準數據寄存器

5.2典型工作流程

初始化I2C接口
驗證設備ID（0x2020）
配置測量參數（范圍、更新速率等）
啟動測量
等待中斷或輪詢狀態寄存器
讀取測量結果
根據需要進入低功耗模式

應用場景

6.1消費電子

智能手機接近檢測
筆記本電腦用戶存在檢測
智能家居設備（如自動皂液器、智能馬桶）

6.2物聯網設備

智能儲物柜物品檢測
液位監測
停車場空位檢測

6.3機器人技術

避障系統
自動導航
物體檢測與分類

6.4工業自動化

物料高度檢測
傳送帶物體計數
機械臂末端定位

7.性能優化建議

環境適應性調整：

根據環境噪聲水平調整檢測閾值
在多變溫度環境下定期進行校準

電源管理：

在不需連續測量的應用中利用低功耗模式
合理設置測量間隔以平衡功耗和響應速度

數據處理：

實施滑動平均濾波提高穩定性
設置合理的有效范圍閾值排除異常值

機械安裝：

確保傳感器安裝表面平整
考慮使用聲學透射材料作為保護層

8.與同類產品比較

9. 常見問題與解決方案

Q1:測量結果不穩定

檢查電源穩定性
確保傳感器周?chē)鷽](méi)有空氣流動
調整測量間隔或增加軟件濾波

Q2:檢測不到近距離物體

確認是否在最小測量距離(20cm)內
檢查傳感器前方是否有障礙物阻擋

Q3:I2C通信失敗

驗證上拉電阻值
檢查線路長度是否符合I2C規范
確認設備地址是否正確(默認0x45)

Q4:測量范圍明顯縮短

檢查溫度補償是否啟用
確認傳感器表面清潔無污染
檢查供電電壓是否正常

10.總結

TDK ICU-20201超聲波ToF傳感器以其優異的性能、小巧的尺寸和低功耗特性，在各種距離測量應用中展現出強大優勢。其不受環境光影響、能夠檢測透明物體的特點，使其在特定應用場景下優于光學傳感器。通過合理的硬件設計和軟件優化，開發者可以充分利用這款傳感器的潛力，創造出各種創新的應用解決方案。

隨著物聯網和智能設備市場的持續增長，ICU-20201這類高集成度、低成本的超聲波傳感器預計將在更多領域得到廣泛應用，為設備提供可靠的距離感知能力。
